مخزن پلیاتیلن افقی

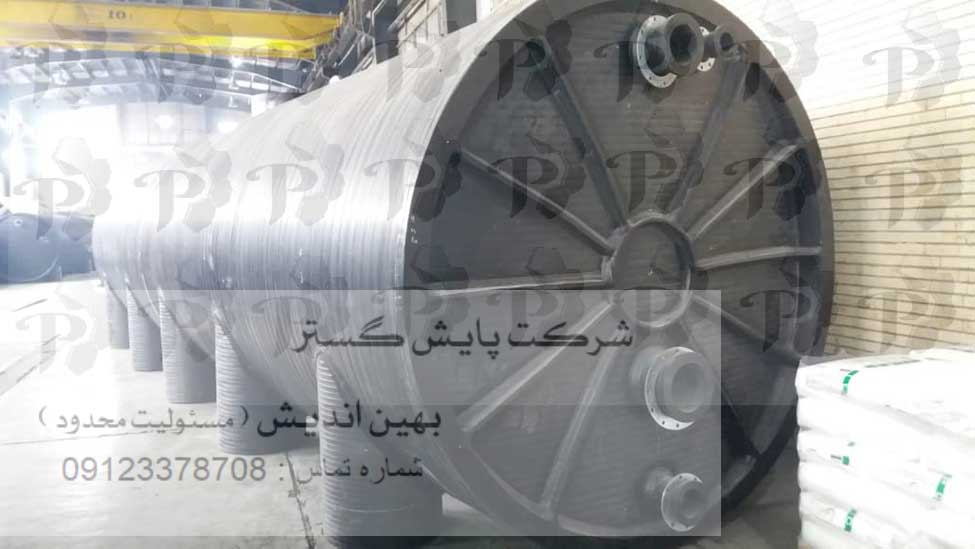

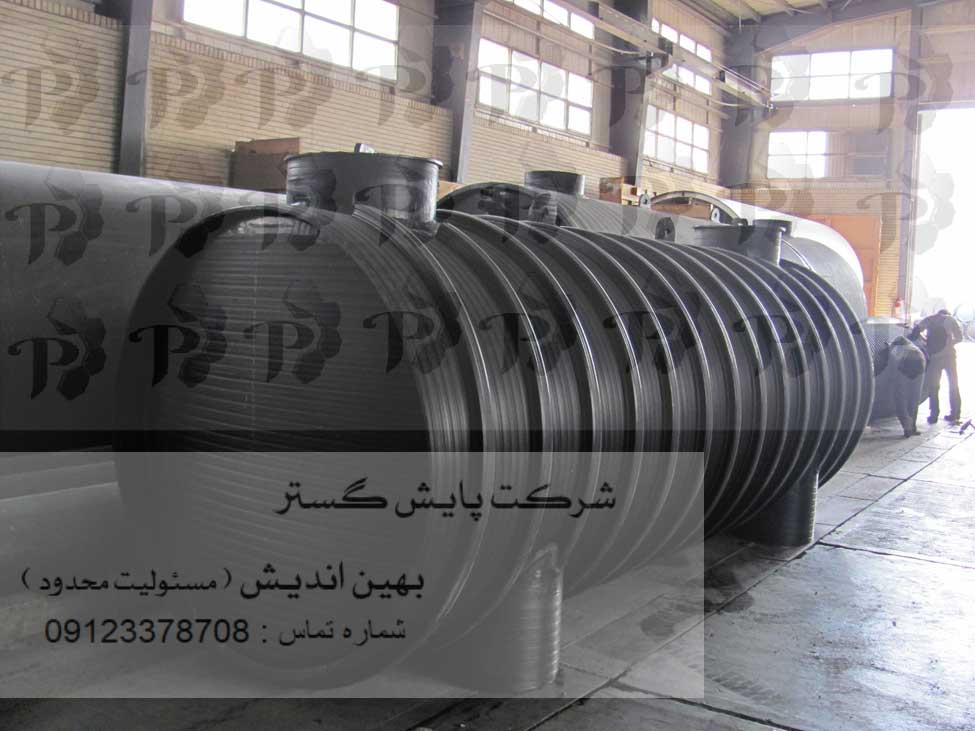

مخزن پلیاتیلن افقی یک مخزن ذخیرهسازی مهندسیشده با فرم استوانهای خوابیده است که برای نگهداری آب، آب آتشنشانی، پساب، سیالات فرآیندی و برخی مواد شیمیایی سازگار با پلیاتیلن استفاده میشود.
این مدل به دلیل فرم افقی، برای پروژههایی مناسب است که فضای طولی مناسبی دارند، محدودیت ارتفاع وجود دارد یا نیاز به استفاده از مخزن ذخیره با قطر کمتر و طول بیشتر دارند. مخزن افقی میتواند بر اساس شرایط پروژه بهصورت سطحی، روی شاسی یا پایه مناسب، نیمهدفنی یا دفنی طراحی شود.
پلی پایش مخزن پلیاتیلن افقی را بر اساس نوع سیال، ظرفیت موردنیاز، شرایط نصب، فشار داخلی، مسیر لولهکشی، تجهیزات جانبی و فضای پروژه طراحی و تولید میکند.
مخزن پلیاتیلن افقی چیست؟
مخزن پلیاتیلن افقی یک مخزن ذخیره است که محور طولی آن بهصورت افقی قرار میگیرد. این فرم برای ذخیرهسازی حجمهای مختلف سیال در پروژههای صنعتی، عمرانی، کشاورزی، ساختمانی و تأسیساتی کاربرد دارد.
فرم استوانهای افقی باعث میشود مخزن در ارتفاع کمتری نسبت به برخی مدلهای عمودی قرار گیرد. به همین دلیل، در پروژههایی که محدودیت ارتفاع دارند یا نصب مخزن در محوطه، زیر سکو، کنار خطوط فرآیندی یا داخل فضای فنی مدنظر است، میتواند گزینهای مناسب باشد.
انتخاب مخزن افقی فقط بر اساس شکل ظاهری انجام نمیشود. نوع سیال، فشار هیدرواستاتیک، ظرفیت، نحوه مهار، محل قرارگیری، امکان دفن، شرایط خاک و نحوه اتصال لولهها همگی باید در طراحی بررسی شوند.
کاربردهای مخزن پلیاتیلن افقی
مخزن افقی پلیاتیلنی میتواند در کاربردهای زیر مورد استفاده قرار گیرد:
- ذخیره آب شرب، در صورت استفاده از مواد اولیه بهداشتی و تأیید مناسب بودن مخزن
- ذخیره آب غیرشرب
- مخزن ذخیره آب آتشنشانی
- ذخیره آب کشاورزی و آبیاری
- ذخیره پساب تصفیهشده
- ذخیره فاضلاب صنعتی یا بهداشتی، متناسب با طراحی
- مخزن متعادلسازی در خطوط تصفیه
- ذخیره آب موردنیاز پروژههای عمرانی
- ذخیره سیالات فرآیندی
- ذخیره مواد شیمیایی سازگار با پلیاتیلن
- مخزن جمعآوری آب باران
- مخزن ذخیره در کارخانهها و واحدهای صنعتی
- مخزن موردنیاز دامداریها، گلخانهها و پروژههای کشاورزی
برای ذخیره مواد شیمیایی، انتخاب گرید پلیاتیلن بهتنهایی کافی نیست. نوع ماده، غلظت، دما، فشار، مدت نگهداری و سازگاری شیمیایی باید پیش از طراحی بررسی شود.
اجزای اصلی مخزن پلیاتیلن افقی
بدنه اصلی مخزن
بدنه، مهمترین بخش سازهای مخزن است و باید متناسب با حجم سیال، فشار داخلی، محل نصب و شرایط بهرهبرداری طراحی شود.
در پروژههای صنعتی، نوع ساختار بدنه میتواند شامل طراحی سالیدوال، کاروگیت، اسپیرال یا ساختارهای مهندسیشده دیگر باشد. انتخاب ساختار باید بر اساس نیاز واقعی پروژه انجام شود؛ نه صرفاً قیمت اولیه مخزن.
نازل ورودی
نازل ورودی برای ورود سیال به مخزن استفاده میشود. محل، قطر و جهت ورودی باید طوری طراحی شود که تنش اضافی به بدنه وارد نشود و ورود سیال باعث آشفتگی یا ضربه هیدرولیکی نامطلوب نشود.
نازل خروجی
خروجی میتواند برای تخلیه ثقلی، اتصال به پمپ، انتقال به خط فرآیندی یا برداشت از کف و بخشهای دیگر مخزن طراحی شود.
محل نصب خروجی باید با نوع سیال، نیاز به تخلیه کامل، وجود رسوب احتمالی و شیوه بهرهبرداری هماهنگ باشد.
منهول بازدید
منهول برای بازدید داخلی، شستوشو، سرویس دورهای، کنترل سطح سیال و دسترسی به بخشهای داخلی مخزن استفاده میشود.
تعداد و قطر منهول باید با ظرفیت مخزن، نوع سیال و الزامات بهرهبرداری هماهنگ باشد.
ونت یا هواکش مخزن
در بسیاری از مخازن، وجود ونت برای جلوگیری از ایجاد فشار مثبت یا منفی در زمان پر و خالیشدن ضروری است.
ونت باید متناسب با دبی ورود و خروج سیال، نوع ماده ذخیرهشده و شرایط ایمنی پروژه انتخاب شود.
پایه یا شاسی نگهدارنده
در مدلهای سطحی، مخزن افقی معمولاً به پایه، زین نگهدارنده یا شاسی مناسب نیاز دارد. این بخش باید وزن مخزن پر، ارتعاشات احتمالی، نیروهای ناشی از لولهکشی و شرایط محیطی را تحمل کند.
مزایای مخزن پلیاتیلن افقی
مخزن پلیاتیلن افقی در پروژه مناسب میتواند مزایای زیر را داشته باشد:
- مناسب برای فضاهای دارای محدودیت ارتفاع
- امکان ذخیره حجم مناسب در طول بیشتر
- مناسب برای نصب روی پایه، شاسی یا سکوی صنعتی
- دسترسی مناسب به اتصالات و منهولها
- مقاومت مناسب در برابر خوردگی
- عدم زنگزدگی در محیطهای مرطوب
- وزن کمتر نسبت به بسیاری از مخازن فلزی یا بتنی
- امکان طراحی در ظرفیتهای متنوع
- قابلیت اتصال به پمپ، خطوط فرآیندی و تجهیزات کنترلی
- مناسب برای پروژههای صنعتی، کشاورزی و عمرانی
- امکان اجرای سطحی یا دفنی پس از بررسی سازهای
- قابلیت ساخت سفارشی متناسب با کاربرد پروژه
تفاوت مخزن پلیاتیلن افقی و عمودی
مخزن افقی و عمودی هر دو برای ذخیره سیال استفاده میشوند، اما فرم، محل نصب و نحوه استفاده از فضا در آنها متفاوت است.
مخزن افقی معمولاً سطح بیشتری اشغال میکند اما ارتفاع کمتری دارد. این مدل برای پروژههایی که فضای طولی مناسب دارند یا محدودیت ارتفاع دارند، مناسبتر است.
مخزن عمودی سطح اشغال کمتری دارد و برای ذخیره حجم بالا در فضای محدودتر کاربرد بیشتری دارد؛ اما ارتفاع ستون سیال، فشار در کف و نیاز به دسترسی ایمن در آن اهمیت بیشتری پیدا میکند.
برای مقایسه کامل، صفحه «مخزن پلیاتیلن عمودی» را مشاهده کنید.
مخزن افقی دفنی یا غیر دفنی؟
مخزن پلیاتیلن افقی میتواند در دو شرایط اصلی نصب شود:

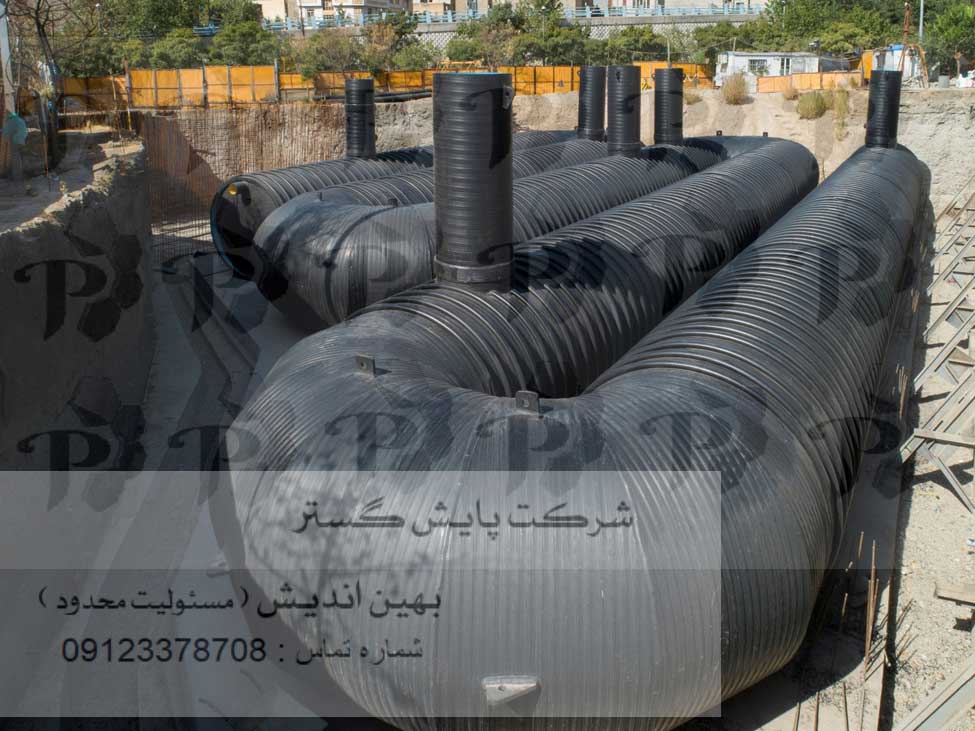

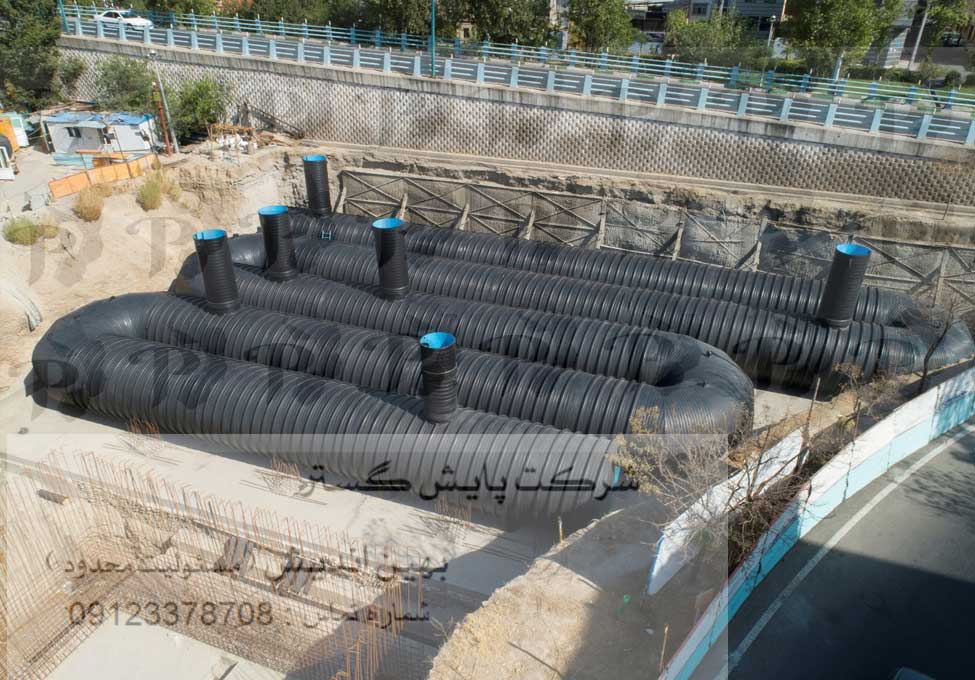

- مخزن پلیاتیلن افقی دفنی
- مخزن پلیاتیلن افقی غیر دفنی
در اجرای دفنی، فشار خاک، سطح آب زیرزمینی، بار ترافیکی، کیفیت خاکریزی و مقاومت حلقوی بدنه اهمیت دارد.
در اجرای غیر دفنی، طراحی پایه، شاسی، تابش خورشید، تغییرات دما، ضربه احتمالی و مهار مخزن باید بررسی شود.
برای اطلاعات کاملتر، به صفحات «مخزن پلیاتیلن دفنی» و «مخزن پلیاتیلن غیر دفنی» لینک بده.
نکات مهم نصب مخزن پلیاتیلن افقی
نصب صحیح مخزن افقی نقش مهمی در عمر و عملکرد آن دارد. مهمترین موارد شامل:
- اجرای بستر کاملاً تراز
- جلوگیری از ایجاد تنش نقطهای روی بدنه
- استفاده از پایه یا زین نگهدارنده مناسب در مدل سطحی
- جلوگیری از اعمال وزن لولهها روی نازلهای مخزن
- استفاده از اتصالات انعطافپذیر در صورت نیاز
- پیشبینی ونت مناسب
- کنترل تراز مخزن قبل از بهرهبرداری
- بررسی مسیر تخلیه و شستوشوی مخزن
- محافظت بدنه در برابر ضربه و شرایط محیطی
- بررسی دقیق سازه در صورت اجرای دفنی
ظرفیت مخزن پلیاتیلن افقی چگونه تعیین میشود؟
ظرفیت مخزن افقی فقط بر اساس فضای موجود تعیین نمیشود. برای انتخاب درست، باید موارد زیر بررسی شوند:
- نوع سیال
- مصرف روزانه یا دورهای
- دبی ورودی و خروجی
- مدت زمان ذخیره موردنیاز
- ظرفیت پمپها و خطوط انتقال
- فضای قابلاستفاده
- محدودیت ارتفاع یا طول
- شرایط دفنی یا سطحی
- نیاز به توسعه ظرفیت در آینده
- نیاز به چند مخزن موازی
- نوع بهرهبرداری و دفعات پر و خالیشدن
قیمت مخزن پلیاتیلن افقی
قیمت مخزن پلیاتیلن افقی به عوامل مختلفی بستگی دارد:
- ظرفیت مخزن
- قطر و طول مخزن
- نوع ساختار بدنه
- گرید و نوع مواد اولیه
- تعداد و قطر نازلها
- نوع منهول
- نیاز به ونت
- نیاز به پایه یا شاسی
- نوع سیال و الزامات شیمیایی
- دفنی یا غیر دفنی بودن

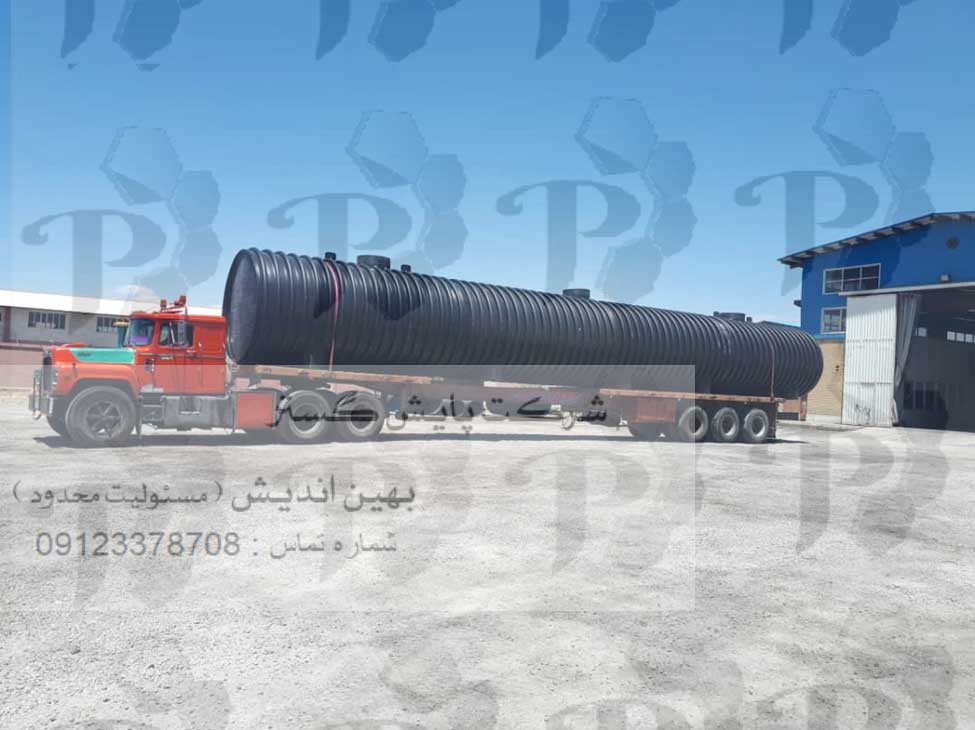

- شرایط حمل و محل نصب
- نیاز به تجهیزات کنترلی مانند سنسور سطح یا فلومتر
برای دریافت مشاوره، بررسی مشخصات فنی و استعلام قیمت مخزن پلیاتیلن افقی، با کارشناسان پلی پایش در ارتباط باشید.
سوالات متداول درباره مخزن پلیاتیلن افقی
مخزن پلیاتیلن افقی برای چه کاربردی مناسب است؟
برای ذخیره آب، پساب، سیالات صنعتی، آب آتشنشانی، مواد شیمیایی سازگار و سیالات فرآیندی در پروژههای صنعتی، کشاورزی، عمرانی و ساختمانی قابل استفاده است.
آیا مخزن افقی قابلیت دفن دارد؟
بله، اما فقط در صورتی که بدنه، مقاومت سازهای، شرایط خاک، عمق دفن، بار سطحی و روش خاکریزی متناسب با طراحی پروژه بررسی شده باشد.
آیا مخزن افقی برای آب شرب مناسب است؟
در صورت استفاده از مواد اولیه گرید بهداشتی، طراحی مناسب و رعایت الزامات مربوط به ذخیره آب شرب، قابل بررسی است.
آیا مخزن افقی به ونت نیاز دارد؟
در بسیاری از کاربردها بله. ونت به جلوگیری از ایجاد فشار مثبت یا منفی در زمان پر و خالیشدن مخزن کمک میکند.
